Jak wykryć rysy na metalowych blaszkach przy kontroli wzrokowej?
Coraz więcej firm zadaje sobie pytanie, jak skutecznie wyłapać drobne rysy na metalowych blaszkach zanim trafią dalej w produkcję. Drobny defekt potrafi zepsuć estetykę, a czasem też funkcję wyrobu. Dobra wiadomość jest taka, że większość rys da się wykryć prostymi metodami, jeśli warunki i procedura są przemyślane.
W tym tekście znajdziesz praktyczne wskazówki. Dowiesz się, jak przygotować stanowisko, jakiego światła użyć i jak patrzeć, by nic nie umknęło. Pokażę też narzędzia pomocnicze, sposób dokumentowania i różnice oceny między rodzajami metali.
Jak przygotować metalowe blaszki do kontroli wzrokowej?
Czysta, sucha powierzchnia i powtarzalne warunki oświetleniowe znacząco podnoszą wykrywalność rys.
Metalowe blaszki warto dokładnie oczyścić z kurzu, opiłków i tłuszczu, bo zanieczyszczenia maskują drobne defekty. Skutecznie działa odtłuszczanie alkoholem izopropylowym i wycieranie ściereczką bezpyłową. Rękawiczki nitrylowe ograniczają nowe ślady. Stabilna, matowa podkładka w neutralnym kolorze ułatwia ocenę. Warto zapewnić stałe, powtarzalne warunki temperatury i oświetlenia, aby uniknąć różnic między partiami. Na elementach stalowych z powłoką cynkową rysy potrafią mylić się ze smugami po cynkowaniu, dlatego pomocne bywa porównywanie z próbką referencyjną. Jeśli blaszki pracują z magnesami, ich powierzchnia może przyciągać opiłki. Rozmagnesowanie lub dokładne czyszczenie ogranicza fałszywe wskazania.
Jakie oświetlenie ułatwia wykrywanie rys na blaszkach?

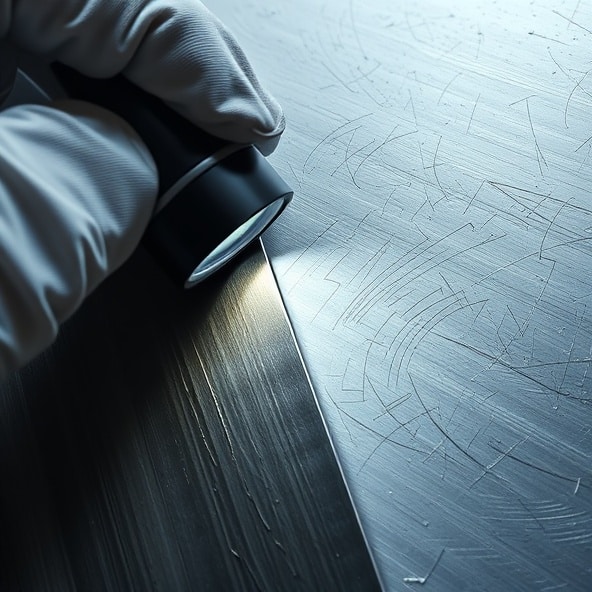

Najwięcej ujawnia światło boczne pod małym kątem oraz neutralne światło rozproszone do ogólnego przeglądu.
Dobre oświetlenie to połowa sukcesu. Światło boczne pod małym kątem „wyciąga” cienie rys. Światło rozproszone pozwala ocenić ogólną równomierność wykończenia. Połączenie obu trybów zwiększa skuteczność. Sprawdza się białe światło o neutralnej barwie, które nie zniekształca kolorów powłok. Zbyt mocne punktowe lampy powodują oślepiające odbicia, a zbyt miękkie światło gubi mikrodefekty. Przy silnie błyszczących powierzchniach przydatne są osłony i dyfuzory, które redukują olśnienia.
Światło boczne LED ustawione nisko względem powierzchni.
Światło rozproszone z dyfuzora do szybkiego skanowania.
Oświetlenie pierścieniowe do zdjęć dokumentacyjnych bez ostrych blików.
Lampa czołowa jako mobilne źródło światła bocznego w trudnych miejscach.
W jaki sposób kąt obserwacji wpływa na widoczność rys?
Rysy są najlepiej widoczne, gdy oko lub kamera patrzy pod małym kątem do powierzchni, a światło pada z boku.
Kąt obserwacji zmienia sposób, w jaki rysa „rzuca cień”. Przy patrzeniu prostopadle mikrodefekty na gładkich, polerowanych blaszkach łatwo znikają. Nachylenie próbki lub ruch głowy wzdłuż dwóch osi ujawnia defekty w różnych kierunkach. Rotacja blaszki o niewielki kąt i przesuwanie lampy pozwalają odróżnić rysę od włókna lub smugi. W praktyce najlepsze efekty daje naprzemienne sprawdzenie pod kątem ostrym i bliżej prostopadłego, z przestawianiem kierunku światła.
Jakie narzędzia pomocnicze warto stosować przy kontroli wzrokowej?
Lupa, skala odniesienia, kamera do makro i proste wzorce chropowatości podnoszą pewność oceny.
Lupa o powiększeniu od trzech do dziesięciu razy pomaga potwierdzić drobne rysy i odróżnić je od włókien. Niewielka linijka lub karta z siatką milimetrową ułatwia zapis wymiarów. Prosty mikroskop cyfrowy lub kamera makro służą do dokumentacji zdjęciowej. Wzorce chropowatości i tablice porównawcze pomagają w kalibracji oceny między inspektorami. Gdy sama obserwacja nie wystarcza, badanie penetrantem barwnym pozwala wykryć pęknięcia, które bywają mylone z rysami. Warto jednak pamiętać, że to już metoda dodatkowa, a nie czysta kontrola wzrokowa.
Lupa inspekcyjna lub mikroskop ręczny.
Skala pomiarowa i marker suchościeralny do zaznaczeń.
Kamera z obiektywem makro oraz stałym światłem.
Wzorce wykończeń i chropowatości do porównań.
Penetrant barwny i zmywacz jako wsparcie przy podejrzeniu pęknięć.
Jak rozróżnić rysy krytyczne od kosmetycznych podczas inspekcji?
O tym decydują funkcja wyrobu i kryteria akceptacji: miejsce, głębokość, długość i wpływ na powłokę.
Rysa krytyczna to taka, która wpływa na bezpieczeństwo, działanie lub trwałość. Przykładem jest rysa na krawędzi nośnej, przy otworze montażowym albo naruszenie powłoki ochronnej aż do metalu pod spodem. Rysa kosmetyczna dotyczy głównie wyglądu, na przykład płytkie zarysowania zgodne z kierunkiem szlifu, niewidoczne w normalnym użytkowaniu. Pomocny bywa prosty test dotykowy. Jeśli paznokieć wyraźnie „zaczepia”, rysa bywa głębsza. Na elementach z cynkiem uszkodzenie powłoki sprzyja korozji, więc nawet krótka rysa może być kwalifikowana jako krytyczna. Warto jasno zdefiniować klasy akceptacji, aby decyzje były spójne między partiami.
Jak dokumentować i raportować wykryte rysy krok po kroku?
Skuteczna dokumentacja łączy jasne kryteria, czytelne zdjęcia, podstawowe wymiary i jednoznaczny status decyzji.
Spójna dokumentacja zmniejsza liczbę sporów i skraca czas reakcji. W praktyce wystarcza prosty formularz oraz stały sposób wykonywania zdjęć i zapisów. Proces zwykle wygląda podobnie niezależnie od branży.
Ustalona karta kontroli z definicjami defektów i progami akceptacji.
Identyfikacja partii i sztuki oraz potwierdzenie warunków inspekcji.
Oznaczenie lokalizacji rysy na szkicu lub zdjęciu z siatką odniesienia.
Zdjęcie w świetle bocznym i rozproszonym, w stałej odległości i kadrze.
Wymiary rysy: orientacja, przybliżona długość i ocena głębokości lub wyczuwalności.
Klasyfikacja wady jako krytyczna lub kosmetyczna według kryteriów.
Decyzja: akceptacja, naprawa, przezbrojenie procesu lub odrzut.
Wniosek korygujący i informacja zwrotna do procesu oraz dostawcy, jeśli dotyczy.
Jak ocenić rysy na różnych rodzajach metalowych blaszek?
Wykończenie i materiał zmieniają odbicia światła, dlatego ocena musi uwzględniać specyfikę danej powierzchni.
Na blaszkach stalowych z powłoką cynkową drobne smugi procesu bywają mylone z rysami. Uszkodzenie powłoki wymaga dodatkowej oceny pod kątem korozji. Na stalach nierdzewnych polerowanych mikro rysy są mało widoczne w świetle czołowym, a wyraźne pod światło boczne. Na aluminium anodowanym rysa w warstwie anody może mieć inny kolor niż podłoże i kontrastuje mocniej. Aluminium malowane proszkowo maskuje płytkie rysy w fakturze, ale głębsze nacięcia są wyraźne pod światło boczne. Na powierzchniach szczotkowanych ważny jest kierunek zarysowania względem linii szlifu. W wyrobach dekoracyjnych, takich jak metalowe blaszki do oznaczeń, nawet płytkie rysy mogą być nieakceptowalne na strefach widocznych.
Od czego zacząć wdrażanie skutecznej kontroli wzrokowej?
Najpierw przydaje się prosta standaryzacja: stanowisko, światło, kryteria, szkolenie i krótka lista kontrolna.
Wdrożenie dobrze działa, gdy jest lekkie i powtarzalne. Warto określić strefy krytyczne na detalu oraz progi akceptacji. Stałe stanowisko z zaznaczonym miejscem dla źródeł światła i tłem zmniejsza rozbieżności. Prosta lista kontrolna prowadzi inspektora przez kolejne punkty i zapewnia spójny zapis. Krótkie szkolenie z przykładami zdjęć i próbkami referencyjnymi wyrównuje oceny między osobami. Niewielka próbka z podwójnej kontroli pomaga sprawdzić, czy wskaźniki wykrywalności idą w górę. Z czasem można dodać fotograficzne standardy i raporty zbiorcze, które pokażą trendy i źródła problemów.
Staranna kontrola wzrokowa nie wymaga skomplikowanego sprzętu, ale wymaga konsekwencji. Dobrze przygotowane stanowisko, właściwe światło i jasne kryteria pozwalają szybko odróżnić rysy istotne od kosmetycznych. To bezpośrednio przekłada się na jakość, koszty i zaufanie klientów w 2025 roku i dalej.
